অপটিকাল ওয়েফার: আধুনিক প্রযুক্তিতে মূল উপাদানগুলি

অপটিক্যাল ওয়েফার টেলিযোগাযোগ, সেমিকন্ডাক্টর ম্যানুফ্যাকচারিং এবং ফোটোনিক সহ বিভিন্ন উচ্চ-প্রযুক্তি শিল্পে প্রয়োজনীয় উপাদান। এই পাতলা, ডিস্ক-আকৃতির স্তরগুলি লেন্স, ফিল্টার এবং সেন্সরগুলির মতো অপটিক্যাল ডিভাইস তৈরি করতে ব্যবহৃত হয়। তাদের সম্পত্তি, অ্যাপ্লিকেশন এবং উত্পাদন প্রক্রিয়াগুলি বোঝা ইঞ্জিনিয়ার এবং গবেষকদের উন্নত প্রযুক্তিতে তাদের ব্যবহারকে অনুকূল করতে সহায়তা করতে পারে।

অপটিক্যাল ওয়েফারগুলি কী কী?

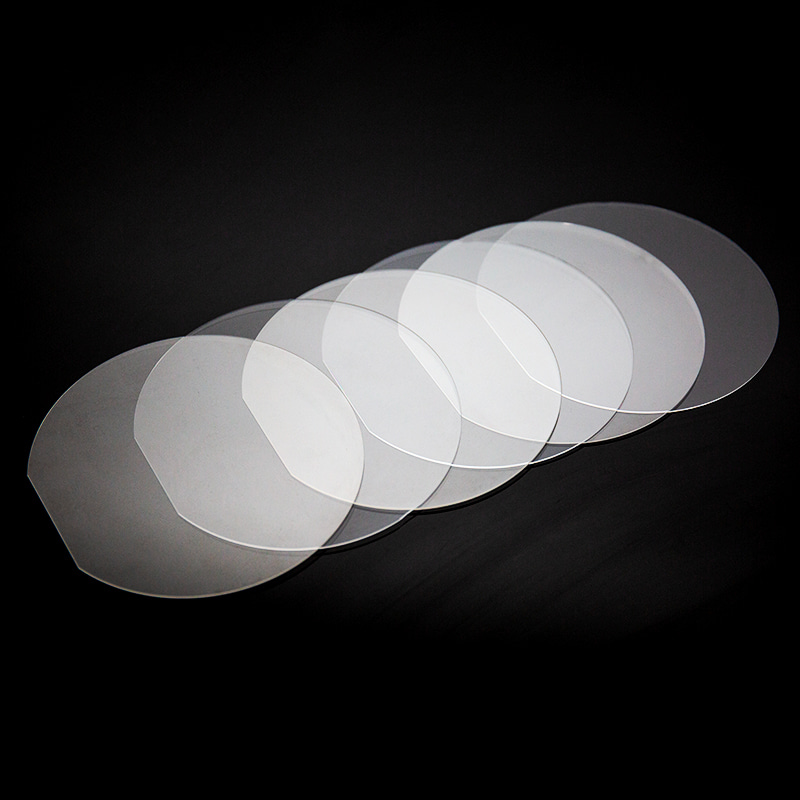

অপটিকাল ওয়েফারগুলি অতি-পাতলা, ফ্ল্যাট সাবস্ট্রেটগুলি সাধারণত সিলিকন, গ্লাস বা বিশেষায়িত অপটিক্যাল স্ফটিকের মতো উপকরণ থেকে তৈরি। তারা মাইক্রো-অপটিক্যাল উপাদানগুলি বানোয়াট করার ভিত্তি হিসাবে কাজ করে, সহ:

• বিচ্ছিন্ন অপটিক্যাল উপাদানগুলি (করে)
• ওয়েভগাইডস
• অপটিক্যাল ফিল্টার
• ফোটোনিক ইন্টিগ্রেটেড সার্কিট (ছবি)

তাদের নির্ভুলতা এবং উপাদান বৈশিষ্ট্যগুলি লেজার সিস্টেম, ইমেজিং ডিভাইস এবং ফাইবার অপটিক্সের মতো অ্যাপ্লিকেশনগুলিতে তাদের কার্যকারিতা নির্ধারণ করে।

অপটিক্যাল ওয়েফারগুলির জন্য মূল উপকরণ

উপাদানের পছন্দটি উদ্দেশ্যযুক্ত অ্যাপ্লিকেশন, তরঙ্গদৈর্ঘ্য পরিসীমা এবং পরিবেশগত অবস্থার উপর নির্ভর করে। নীচে সাধারণ অপটিক্যাল ওয়েফার উপকরণগুলির তুলনা রয়েছে:

প্রতিটি উপাদান অপটিক্যাল এবং যান্ত্রিক প্রয়োজনীয়তার উপর ভিত্তি করে সঠিকটি নির্বাচন করা গুরুত্বপূর্ণ করে তোলে, এটি অনন্য সুবিধা দেয়।

অপটিকাল ওয়েফার উত্পাদন প্রক্রিয়া

উচ্চমানের অপটিক্যাল ওয়েফার উত্পাদন বিভিন্ন নির্ভুল পদক্ষেপ জড়িত:

1. উপাদান নির্বাচন - অপটিক্যাল এবং তাপীয় বৈশিষ্ট্যের উপর ভিত্তি করে সঠিক সাবস্ট্রেট নির্বাচন করা।
2. ওয়েফার স্লাইসিং - ডায়মন্ড করাত বা লেজার কাটা ব্যবহার করে পাতলা ওয়েফারগুলিতে ইনগটগুলি কাটা।
3. পলিশিং -হালকা বিক্ষিপ্ততা হ্রাস করতে ন্যানোমিটার-স্তরের পৃষ্ঠের মসৃণতা অর্জন করা।
4. আবরণ (al চ্ছিক) -বর্ধিত পারফরম্যান্সের জন্য অ্যান্টি-রিফ্লেক্টিভ বা ডাইলেট্রিক লেপ প্রয়োগ করা।
5. ডাইসিং এবং এচিং - ডিভাইসে সংহতকরণের জন্য ওয়েফারকে আরও ছোট উপাদানগুলিতে আকার দেওয়া।

প্রতিটি পর্যায়ে নির্ভুলতা সমালোচনা, কারণ ত্রুটিগুলি অপটিক্যাল পারফরম্যান্সকে হ্রাস করতে পারে।

অপটিক্যাল ওয়েফার অ্যাপ্লিকেশন

অপটিকাল ওয়েফারগুলি বিস্তৃত শিল্পে ব্যবহৃত হয়:

1। টেলিযোগাযোগ

• ফাইবার অপটিক নেটওয়ার্কগুলি সিগন্যাল রাউটিং এবং প্রশস্তকরণের জন্য অপটিক্যাল ওয়েফারগুলিতে নির্ভর করে।
• তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সিং (ডাব্লুডিএম) সিস্টেমগুলি হালকা চ্যানেলগুলি পৃথক করতে ওয়েফার-ভিত্তিক ফিল্টার ব্যবহার করে।

2। অর্ধপরিবাহী শিল্প

• ফোটোলিথোগ্রাফি চরম নির্ভুলতার সাথে মাইক্রোচিপগুলি প্যাটার্নে ফিউজড সিলিকা ওয়েফার ব্যবহার করে।
• সিলিকন ওয়েফারগুলি ফোটোনিক ইন্টিগ্রেটেড সার্কিটগুলির জন্য প্রয়োজনীয় (ছবি)।

3। মেডিকেল এবং বায়োটেক

• অপটিকাল বায়োসেন্সরগুলি ল্যাব-অন-এ-চিপ ডিভাইসে আণবিক মিথস্ক্রিয়া সনাক্ত করে।
• এন্ডোস্কোপিক ইমেজিং সিস্টেমগুলি উচ্চ-রেজোলিউশন ডায়াগনস্টিকসের জন্য মাইক্রো-অপটিক্যাল উপাদানগুলিকে অন্তর্ভুক্ত করে।

4। প্রতিরক্ষা এবং মহাকাশ

• ইনফ্রারেড অপটিক্যাল ওয়েফারগুলি তাপীয় ইমেজিং এবং লেজার টার্গেটিং সিস্টেমগুলি সক্ষম করে।
• কঠোর পরিবেশের জন্য র‌্যাগডাইজড সেন্সরগুলিতে নীলকান্তমণি ওয়েফারগুলি ব্যবহৃত হয়।

অপটিক্যাল ওয়েফারগুলি বেছে নেওয়ার সময় মূল বিবেচনাগুলি

ডান অপটিক্যাল ওয়েফার নির্বাচন করা বিভিন্ন কারণের মূল্যায়ন জড়িত:

• তরঙ্গদৈর্ঘ্য পরিসীমা - নিশ্চিত করুন যে উপাদানগুলি কাঙ্ক্ষিত তরঙ্গদৈর্ঘ্যে আলো প্রেরণ করে।
• তাপ স্থায়িত্ব - কিছু অ্যাপ্লিকেশনগুলির উচ্চ তাপমাত্রার প্রতিরোধের প্রয়োজন।
• পৃষ্ঠের গুণমান - স্ক্র্যাচ বা অমেধ্যগুলি হালকা ছড়িয়ে ছিটিয়ে থাকতে পারে।
• ব্যয় বনাম পারফরম্যান্স -উচ্চ-পারফরম্যান্স উপকরণগুলি ব্যয়বহুল তবে সমালোচনামূলক অ্যাপ্লিকেশনগুলির জন্য প্রয়োজনীয় হতে পারে।

অপটিক্যাল ওয়েফার প্রযুক্তিতে ভবিষ্যতের প্রবণতা

অপটিকাল ওয়েফার প্রযুক্তিতে অগ্রগতি একাধিক ক্ষেত্রে উদ্ভাবন চালাচ্ছে:

• মিনিয়েচারাইজেশন - পাতলা ওয়েফারগুলি কমপ্যাক্ট ফোটোনিক ডিভাইসগুলি সক্ষম করে।
• নতুন উপকরণ - সিলিকন নাইট্রাইডের মতো উদীয়মান যৌগগুলি (এসআইএনএন) ফোটোনিকগুলিতে কর্মক্ষমতা উন্নত করে।
• হাইব্রিড ইন্টিগ্রেশন - বিভিন্ন উপকরণগুলির সংমিশ্রণ (উদাঃ, সিলিকন এবং লিথিয়াম নিওবেট) কার্যকারিতা বাড়ায়।

উপসংহার

অপটিকাল ওয়েফারগুলি আধুনিক অপটোলেক্ট্রনিক্স, ফোটোনিকস এবং টেলিযোগাযোগগুলিতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। তাদের উপাদানগুলির বৈশিষ্ট্য, উত্পাদন নির্ভুলতা এবং প্রয়োগের বহুমুখিতা এগুলি কাটিয়া-এজ প্রযুক্তিগুলিতে অপরিহার্য করে তোলে। তাদের বৈশিষ্ট্য এবং নির্বাচনের মানদণ্ড বোঝার মাধ্যমে ইঞ্জিনিয়ার এবং গবেষকরা পরবর্তী প্রজন্মের অপটিক্যাল সিস্টেমগুলিতে তাদের ব্যবহারকে অনুকূল করতে পারেন
